Kompletní magnetodynamická gramo vložka (přenoska) s eliptickým hrotem (jehlou). Vložka je originální výrobek Ortofon. Vložka Ortofon OM 5E je optimální náhrada za již nedostupné vložky Tesla VM-2101, VM2101, VM-2102, VM2102, VM-2103, VM2103, VM-2202, VM2202 a VM-2204, VM2204 a také za polské vložky Unitra MF-101, MF101.
Náhradní hrot Ortofon Stylus 5E.
Standardní uchycení jsou 2 šroubky s roztečí 12, 7 mm (tzv. 1/2" uchycení). Součástí je plastový kryt hrotu, dva upevňovací šroubky M 2,5 x 8 mm a dvě matičky.
Registrace výrobního čísla Ortofon - zde
Po výměně za původní vložku TESLA VM 2... je nutné raménko znovu vyvážit a nastavit předepsanou svislou sílu na hrot nové vložky. Barevné označení vývodů je shodné, jako u vložek TESLA.
bílá - L levý kanál
červená - R pravý kanál
modrá - LG nulový vodič levého kanálu

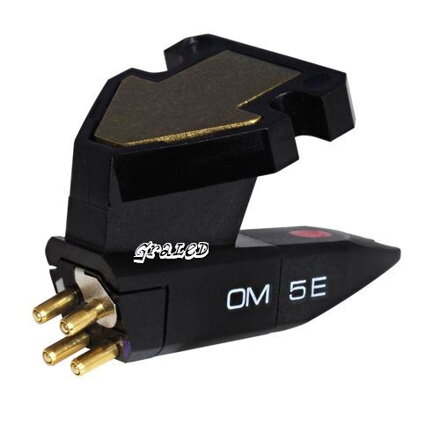

zelená - RG nulový vodič pravého kanálu (kovová ploška okolo konektoru u vložky Ortofon)
Technické parametry:
Výstupní napětí při 1000 Hz, 5 cm/sec. : 4mV
Rovnováha kanálů při 1 kHz : 2 dB
Separace kanálů při 1 kHz : 22 dB
Separace kanálů při 15 kHz : 15 dB
Frekvenční rozsah při - 3 dB : 20-25.000 Hz
Radius špičky hrotu : r/R 8/18 µm
Rozsah přítlačné síly : 1,5-2,0 g (15-20 mN)
Doporučený přítlak : 1,75 g (17,5 mN)
Sledovací úhel : 20 °
Vnitřní impedance, DC odpor : 750 Ohm
Vnitřní indukčnost : 450 mH
Doporučený zatěžovací odpor : 47 kOhm
Doporučená zatěžovací kapacita : 200-600 pF
Hmotnost přenosky : 5 g
Žádné komentáře
1490 Kč
